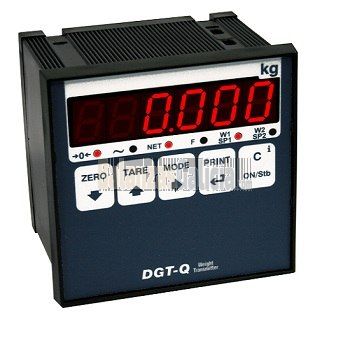

Visor Transmisor de peso multifunción de panel, 4 canales independientes o dependientes para la lectura directa y diagnosis de cada una de las células de carga conectadas. La amplia gama de interfaces disponibles hace más fácil y segura la integración de las pesadas en cualquier sistema de control y de automatización.

Homologaciones:
CE-M EN 45501, OIML R-76, OIML R-61 (MID), OIML R-51 (MID), Australian approval

CARACTERÍSTICAS PRINCIPALES

• Teclado impermeable simplificado de 5 teclas.
• Pantalla con LED rojos de alta eficiencia con 6 cifras de 13 mm y 6 LED para indicación funciones activas.
• Carcasa panel en Abs según normas DIN 96x96x75mm (lxhxp). Perforación de 90x89 mm (lxh) para su inserción en panel.
• Calibración, Set-Up parámetros, configurables por teclado o Pc con DINI TOOLS.
• Máx. 10.000e o multicampo 2x3000e @ 0,3uV/e en versión homologada CE-M para uso legal en las transacciones comerciales.
• Máx. 800.000d visualizables con resolución interna hasta 3.000.000 de puntos.
• Hasta 8 puntos de linealización señal con DINITOOLS (3 de teclado).
• Conversión A/D 24 bit sigma-delta 4 canales, máx. 400 conv. / seg. con selección automática.
• Conectable hasta 8 células de carga analógicas con resistencia de entrada 350 Ohm.
• Gestión de un sistema de pesaje de 4 células con ecualización digital o gestión de 4 sistemas de pesaje independientes.
• Alimentación de 12 Vdc a 24 Vdc.

PRINCIPALES CERTIFICACIONES

• CE-M EN 45501
• OIML R76
• OIML R61 - MID
• OIML R51
• Australian legal for trade certificate of approval (NMI S788)

TRANSMISOR / VISOR: FUNCIONES

• DE TECLADO:
  Puesta a cero; Tara semi automática y preestablecida; Impresión y/o envío de datos; Encendido/stand-by.


• SELECCIONABLE:
  Visualización de alta resolución x 10; Conversión lb/kg; Transmisión homologada del peso a PC/PLC (con opción memoria Alibi ALMEM) y Pico.

  Disponible en la versión firmware 7.15
  Neto/Bruto; Totalización pesos; Formulación; Cuenta piezas; Entrada/Salida y Mantiene.


• MANDO REMOTO DESDE ENTRADA EXTERIÓR:
  Simulación de pulsación de las teclas, desactivación del teclado.


• SALIDAS MOSFET:
  Set point programado sobre el peso, sea en positivo (en carga) que en negativo (en descarga), o sobre las piezas (modalidad cuentapiezas), con umbrales de activación / desactivación programables como verificación directa o a estabilidad.


• PUERTAS SERIALES:

  En todos los modelos: Lectura del peso neto, bruto, tara; Puesta a cero; Tara semi automática y preestablecida; Cambio balanza; Programación de umbrales de activación de las salidas; Lectura / Escritura memoria Alibi.

  Modelos DGTQ y DGTQAN: Lectura microvolts o convertidor ADC para todos los canales; Visualización de mensajes; Impresión; Programación PMU en cuentapiezas; Simulación de pulsación de las teclas; Protocolo serial MODBUS.


• SALIDA ANALÓGICA 16 bit en el modelo DGTQAN:
  Valor proporcional al peso neto o al peso bruto, sea en positivo (en carga) que en negativo (en descarga).

SECCIÓN I/O

• Salida bidireccional RS485 o RS232/C configurable para conexión a ordenador o otra unidad externa.
• Salida bidireccional RS232/C configurable para conexiones a la impresora.
• Interfaz serial PROFIBUS (modelo DGTQPB).
• 2 salidas fotomosfet, expandibles a 6 con la opción C4OUT: 150 mA 48 Vac / 150 mA 60 Vdc (NO), con funciones configurables.
• 2 entradas (fotoacopladores optoaislados) 12÷24 Vdc, 5 mA mín - 20 mA máx con funciones configurables.
• Salida analógica de 16 bit (modelo DGTQAN) programable entre 4-20 mA, 0-5 Vdc, o 0-10 Vdc. La carga máxima aplicable a la salida en corriente es de 300 Ohm. La resistencia mínima aplicable a la salida en tensión es de 1 kohm.

OPCIÓN MASTER/REPETIDOR

• Programa dedicado para utilizar el visor como repetidor de peso universal o multibalanza (MASTER) combinado con DFW/DGT/MCW.
• MODOS DE FUNCIONAMIENTO:
  • Función repetidor multibalanza (MASTER) que permite repetir hasta 32 balanzas independientes con posibilidad de gestionar sus funciones o visualizar e imprimir la suma de los pesos de todas las balanzas.
  • Función repetidor de peso UNIVERSAL que permite repetir el peso de la balanza, configurando la cadena de entrada.
