Sistema de pesaje y control de llenado - BG-AX-FILLER

Sistema de pesaje y control de llenado -  BG-AX-FILLER

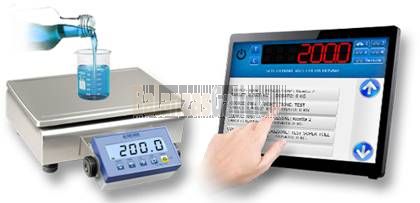

El sistema de pesaje y control de llenado de Balanzas Galicia BG-AX-FILLER permite un montaje versátil y adaptable completamente a sus requerimientos. Un equipo de control ( táctil opcional) de fácil manejo, una plataforma de pesaje en combinación con diferentes sistemas de impresión proporciona una respuesta adecuada para el control de llenado o dosificación de garrafas, bidones, silos, cubas, sacas, etc en la industria.

Transmisor / Visor de peso multifunción, ideal por la producción de balanzas de mesa o piso, sistemas de dosificación, relleno, etc. La amplia gama de interfaces disponibles, hace más fácil y segura la integración de las pesadas en cualquier sistema de automatización.
Homologaciones:
CE-M EN 45501, OIML R-76, OIML R-61 (MID), OIML R-51 (MID), Australian approval
Servidor Web integrado de serie

CARACTERÍSTICAS PRINCIPALES

• Teclado impermeable simplificado de 5 teclas.
  Pantalla LED rojos de alta eficiencia con 6 cifras de 20 mm y 6 LED para indicación funciones activas.
  Carcasa en acero inoxidable.
  Panel frontal en aluminio, con junta de protección.
  Dimensiones 170x115x68mm, equipado de chapa de apoyo o montage en la pared (168x150mm).
  Calibración, Set-Up parámetros, configurables por teclado o Pc con DINI TOOLS.
  Máx. 10.000e o multicampo 2x3000e @ 0,3uV/e en versión homologada CE-M para uso legal en las transacciones comerciales.
  Máx. 800.000d visualizables con resolución interna hasta 3.000.000 de puntos.
  Hasta 8 puntos de linealización señal
  Conversión A/D 24 bit sigma-delta 4 canales, máx. 400 conv./seg. con selección automática.
  Conectable hasta 8 células de carga analógicas con resistencia de entrada 350 Ohm.
  Gestión de un sistema de pesaje de 4 células con ecualización digital o gestión de 4 sistemas de pesaje independientes.
  Alimentación de 12 Vdc a 24 Vdc; alimentador 12Vdc en dotación.

PRINCIPALES CERTIFICACIONES

• CE-M EN 45501
  OIML R76
  OIML R61 - MID
  OIML R51

  TRANSMISOR / VISOR: FUNCIONES

DE TECLADO:
Puesta a cero; Tara semi automática y preestablecida; Impresión y/o envío de datos; Encendido/stand-by.

SELECCIONABLE:
Visualización de alta resolución x 10; Neto/Bruto o conversión lb/kg; Totalización pesos; Formulación; Cuenta piezas; Entrada/Salida; Mantiene y Pico.

MANDO REMOTO DESDE ENTRADA EXTERIÓR:
Simulación de pulsación de las teclas, desactivación del teclado.

SALIDAS MOSFET:
Set point programado sobre el peso, sea en positivo (en carga) que en negativo (en descarga), o sobre las piezas (modalidad cuentapiezas), con umbrales de activación / desactivación programables como verificación directa o a estabilidad.

PUERTAS SERIALES:

En todos los modelos: Lectura del peso neto, bruto, tara; Puesta a cero; Tara semi automática y preestablecida; Cambio balanza; Programación de umbrales de activación de las salidas.

Modelos DGT20 y DGT20AN: Lectura microvolts o convertidor ADC para todos los canales; Visualización de mensajes; Impresión; Programación PMU en cuentapiezas; Simulación de pulsación de las teclas; Protocolo serial MODBUS.

SALIDA ANALÓGICA 16 bit en el modelo DGT20AN:
Valor proporcional al peso neto o al peso bruto, sea en positivo (en carga) que en negativo (en descarga).

SECCIÓN I/O

• Salida bidireccional RS23/C (conector RJ11) configurable para conexión a unidad externa.
  Salida bidireccional RS485 configurable para conexión a relé (Mod. DGT20 / DGT20AN).
  2 salidas Fotomosfet 150 mA 48 Vac / 150 mA 60 Vdc (NO), con funciones configurables.
  2 entradas (fotoacopladores optoaislados) 12÷24 Vdc, 5 mA mín - 20 mA máx con funciones configurables.
  Salida analógica de 16 bit (modelo ESPECIFICO) programable entre 4-20 mA, 0-5 Vdc o 0-10 Vdc. La carga máxima aplicable a la salida en corriente es de 300 Ohm. La resistencia mínima aplicable a la salida en tensión es de 1 kohm.
  Disponible en versión con bus de campo, Profibus, Profinet, EthernetIP, EtherCAT y Modbus TCP/IP.
  SERVIDOR WEB INTEGRADO

El SERVIDOR WEB integrado permite realizar diagnósticos completos, calibración y configuración remota del transmisor de peso desde red Ethernet

Solo para los modelos PROFINET, ETHERNET IP y MODBUS TCP.

OPCIÓN MASTER/REPETIDOR

Programa específico para utilizar el visor como un repetidor de peso universal o multi balanza (MASTER) combinado a DFW / DGT / MCW.

MODOS DE FUNCIONAMIENTO:
Repetidor multi balanza (MASTER)
función que permite repetir hasta 32 balanzas independientes, con la posibilidad de gestionar sus funciones, o de visualizar e imprimir la suma de los pesos de todas las balanzas.
Repetidor UNIVERSAL de peso
función que permite repetir el peso de una cualquier balanza, a través de la configuración de la cadena en entrada.

-------------------------------------------------------------------------------------------------

PROGRAMA PARA PC (OPCIONAL)

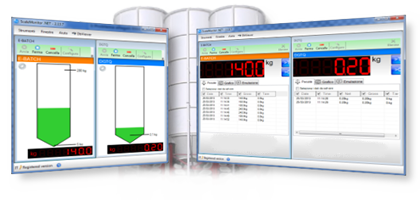

Además podemos completarlo con BG-FILLER-PC el software opcional para PC Windows que centralizará todas sus operaciones de dosificación, control de fórmulas y recetas , estadísticas,  impresión de etiquetas, código de barras ( ODETTE, code 39, EAN, UPC, etc)


En Balanzas Galicia podemos diseñar su solución de pesaje y dosificación integrando comunicaciones (Profibus, Ethernet, Wifi, RS485) con sus sistemas MES, ERP, PLC, facilitando el mantenimiento y evolución conforme a sus requerimientos.

Sistema permite la creación de sistemas de dosificación automática mono producto, sea en carga (para rellenar silos, tolvas, o guiar el operador en las dosificaciones manuales) que en descarga (para dividir el material en cantidades de igual peso o tomas precisas de cantidad desde silos, con gestión de la recarga). Archivo de 500 formulas.

FUNCIONES DE DOSIFICACIÓN

• Modalidad de dosificación seleccionable, entre descarga, carga automática o manual guiada.
• Gestión de la dosificación sobre más balanzas (hasta 4 independientes).
• Gestión programa de producción para dosificación de hasta 4 formulas en secuencia, con selección automática de la formula siguiente y cambio balanza automático.
• Gestión contador volumétrico, para la dosificación en litros.
• Verificación de la presencia de la tara a inicio dosificación; los valores de tara son programables por cada formula.
• Impresión automática de los datos de la dosificación.
• Memorización e impresión de los consumos. Impresiones rellamables rápidamente desde teclado.
• Corrección automática del peso de vuelo.
• Repetición programable del ciclo de dosificación; función de ciclos infinitos.
• Prueba de tolerancia sobre el peso dosificado, con corrección guiada en la pantalla.
• Verificación del tiempo máximo de la dosificación.
• Indicación de los alarmas en la pantalla.
• Impresiones totalmente programables, para la compatibilidad con cualquiera impresora ASCII gestionable por medio de la salida serial.

ARCHIVOS

Archivo 500 formulas cada una con: parámetro, umbral de cambio velocidad, vuelo, tolerancia +/-, valores de tara mínima y tara máxima, 2 valores de setpoint en peso para la activación de 2 salidas a elección.
Programación de las actividades y de las formulas en modalidad manual o con programa de ordenador (Dinitools).

FUNCIONES TECLADO

• START / RESTART dosificación, PAUSE / RESET ciclo e introducción / selección formula.
• Cambio rápido del parámetro de la dosificación trámite tecla dedicada.
• Introducción y selección rápida de los datos de la dosificación.

FUNCIONES I/O

• START / RESTART dosificación, PAUSE / RESET ciclo por medio de input externos.
• Selección de la formula por medio de input externos.
• Doble velocidad de dosificación (gruesa y fina), mediante contactos a elección o salida analógica (en opción).
• Contacto de dosificación "fina" activo, constante o intermitente.
• Entradas y salidas con funciones programables.
• Salida analógica (en opción) proporcional al peso dosificado o a la velocidad de la dosificación.
• Protocolo de comunicación serial para la programación de las formulas, productos y la gestión del ciclo.

Interfaz Profibus externa (opcional), para la programación de las formulas y la gestión del ciclo.

Conexión Bluetooth (opcional), para la rápida programación inalámbrica de las formulas, mediante ordenador portátil.
