Sistema de pesaje por ejes axle|WS

Sistema de pesaje por ejes axle|WS

Pesaje eje por eje estático y dinámico, de instalación fija, para vehículos con un peso máximo por eje de 20 toneladas.

DESCRIPCIÓN

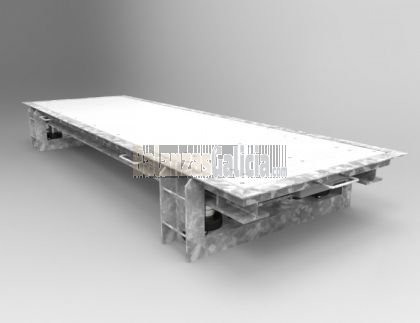

El sistema de pesaje fijo Systratec ® axle|WS está diseñado para medir el peso por eje, para vehículos de hasta 20000kg por eje, y el peso total del vehículo como suma de los pesos por eje.
Se instala mediante obra civil en un foso de menos de 40cm de profundidad. Está fabricado en acero galvanizado de alta resistencia. Puede funcionar en modo estático, posicionando cada eje sucesivamente sobre la báscula) o dinámico a baja velocidad (sin detener el vehículo en ningún momento hasta velocidades de 8km/h).

CARACTERÍSTICAS PRINCIPALES

• Construcción en acero galvanizado de alta resistencia.
• Mínima obra civil.
• Sensores HBM® RTN de alta gama C3 IP68
• Sistema propietario de absorción de esfuerzos dinámicos.
• Funcionamiento estático y dinámico (low speed weight in motion)
• Carga máxima 20000 kg/eje.
• Escalón de visualización: 5 kg.

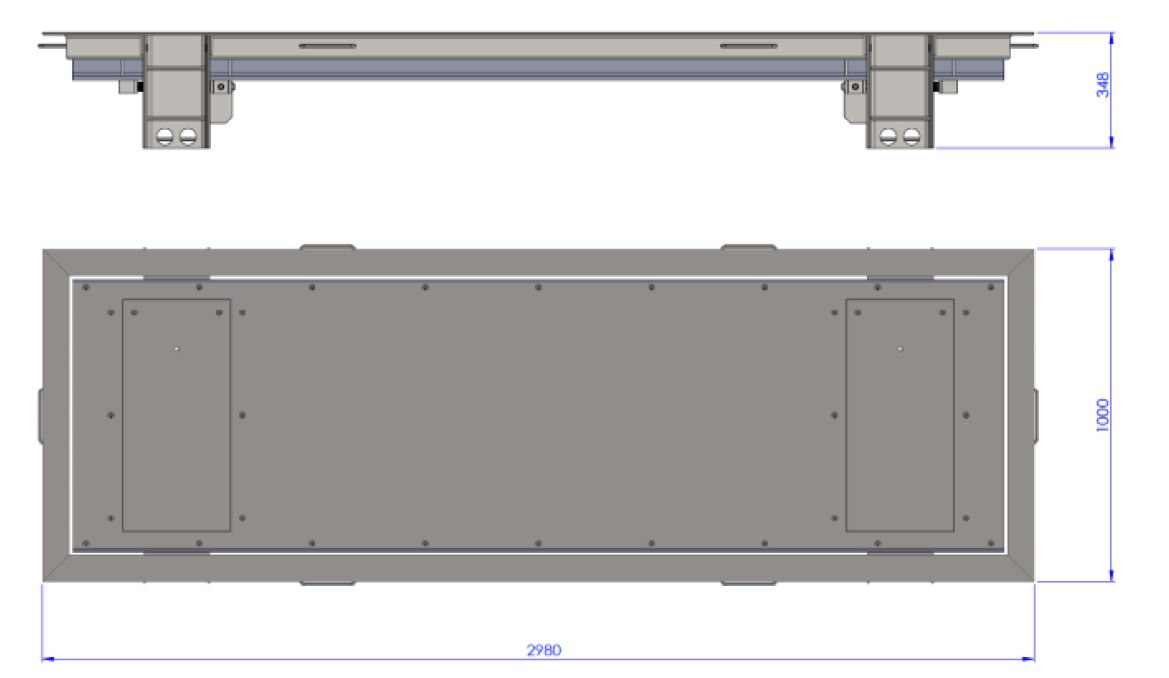

DIMENSIONES PRINCIPALES

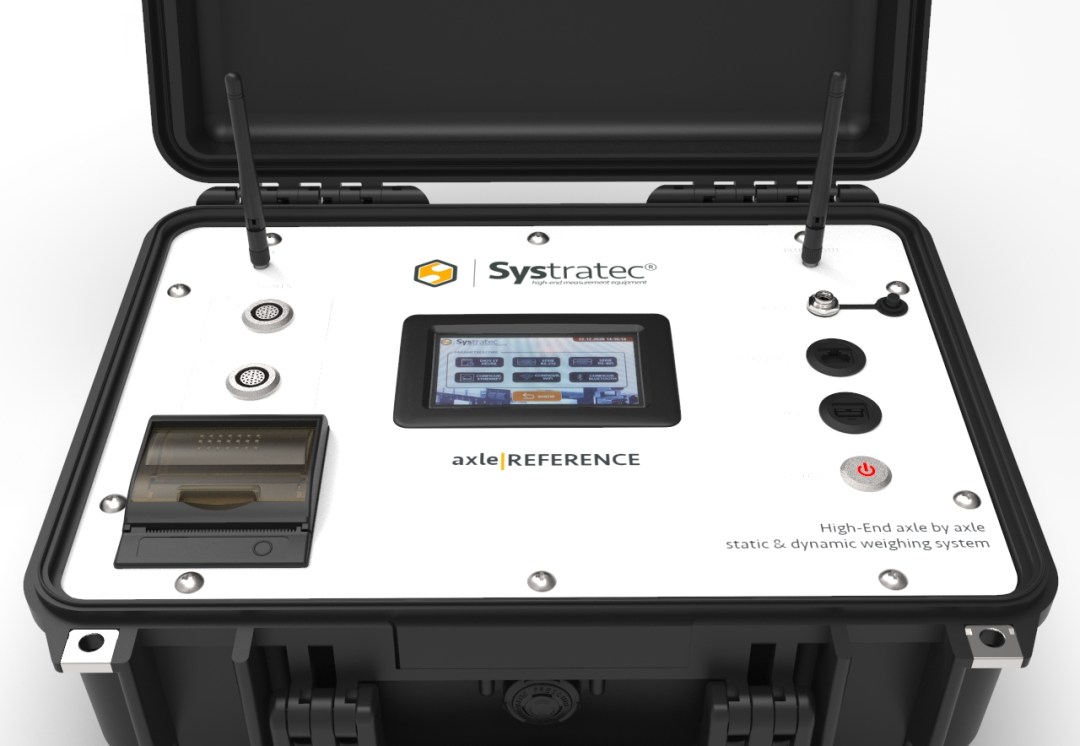

LA ELECTRÓNICA DE MEDIDA Y VISUALIZACIÓN SYSTRATEC AXLE|REFERENCE

Las básculas portátiles AXLE|mobile han sido concebidas para proporcionar sus máximas prestaciones en combinación con la electrónica de medida y visualización SYSTRATEC axle|Reference. Esta electrónica forma parte de nuestra familia Reference, compartiendo todas ellas el mismo corazón: una unidad de procesamiento Systratec CORE y varias unidades de adquisición de células de carga Systratec LC-GRID, todo ello perfectamente encapsulado en una maleta estanca de grado militar que asegura su manipulación, transporte y almacenaje.

La adquisición de las señales de cada célula de carga se lleva a cabo de manera individual por un conversor de 24bits sigma-delta libre de ruido, habiendo sido previamente acondicionadas mediante amplificadores de instrumentación de deriva cero y ganancia fija por hardware. Hay tantos canales de adquisición independientes y simultáneos en el interior de la electrónica como células de carga en el sistema (ocho).

Posteriormente, la placa procesadora Systratec CORE se encarga de convertir a peso los valores obtenidos de los sensores, mediante las tablas de calibración de hasta 10 tramos almacenadas en su memoria interna. Además de esto, en modo de pesaje dinámico, realiza cálculos sobre la velocidad de cada eje y la distancia entre ejes para detectar valores anómalos de aceleración que puedan comprometer la precisión de las medidas.

Esta placa procesadora es la encargada también del manejo de la pantalla TFT táctil a todo color desde la que se comanda el sistema y de la impresora térmica que permite la obtención de un ticket en el momento en el que se efectúa el pesaje.

Las opciones de comunicaciones implementadas en la electrónica posibilitan la integración de los datos medidos por la báscula en el entorno industrial del cliente.

La alimentación del sistema completo corre a cargo de una batería interna recargable de polímero de litio LiFePO4, con un tiempo de carga inferior a una hora y un tiempo de trabajo continuado superior a 8 horas.
