Sistema de medida de masa y su distribución 3D para piezas pequeñas static|W&B
Medida de masa y su distribución 3D en pieza pequeña.
DESCRIPCIÓN
El instrumento static|W&B Reference está diseñado para proporcionar un medio de medida de la masa total y de su distribución en piezas y conjuntos pequeños, que puedan posicionarse y rotarse sobre el instrumento manualmente con facilidad. Es uno de nuestros instrumentos más utilizados y se encuentra presente en muchos de los laboratorios de calidad de los principales fabricantes de nanosatélites y microsatélites, empresas de mecanizado de piezas avionables, fabricantes de aviónica, etc.

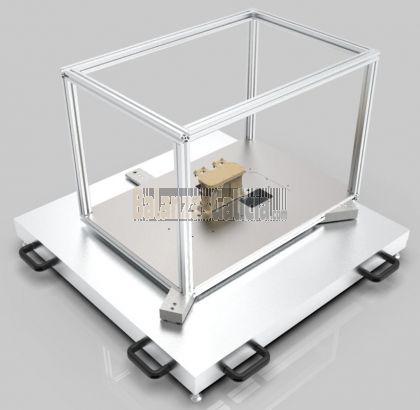

El sistema se compone de un receptor de carga dotado de células de carga HBM de alta precisión y de uno o varios útiles de posicionamiento, que se diseñan a medida de las piezas del cliente y se certifican dimensionalmente. Diseñamos útiles de posicionamiento para piezas que tienen claros planos de referencia, para piezas esencialmente irregulares y para el uso con piezas de ambos tipos combinadas.
El sistema se maneja desde nuestra electrónica static|W&B Desktop, dotada de pantalla táctil y de interfaz RS 485 para la conexión a los sistemas informáticos del cliente.
CARACTERÍSTICAS PRINCIPALES
- Estructura compuesta en aluminio aeronáutico y acero inoxidable.
- Pies regulables.
- Sensores HBM de alta gama C3 o C6 IP68.
- Conectores LEMO autocentrables
- Nivel de burbuja integrado.
- Carga máxima 30kg (o a medida).
- Escalón de visualización peso: 5g.
- Escalón centro de gravedad: 1 mm.

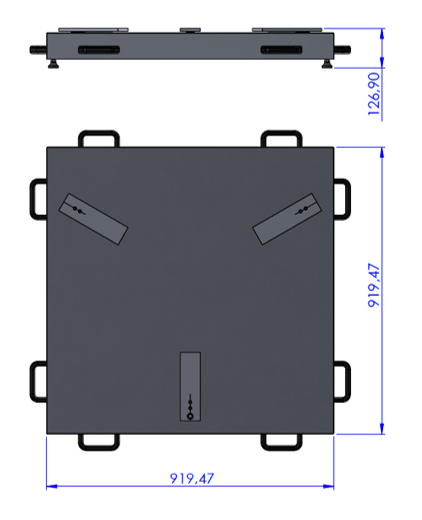

DIMENSIONES PRINCIPALES

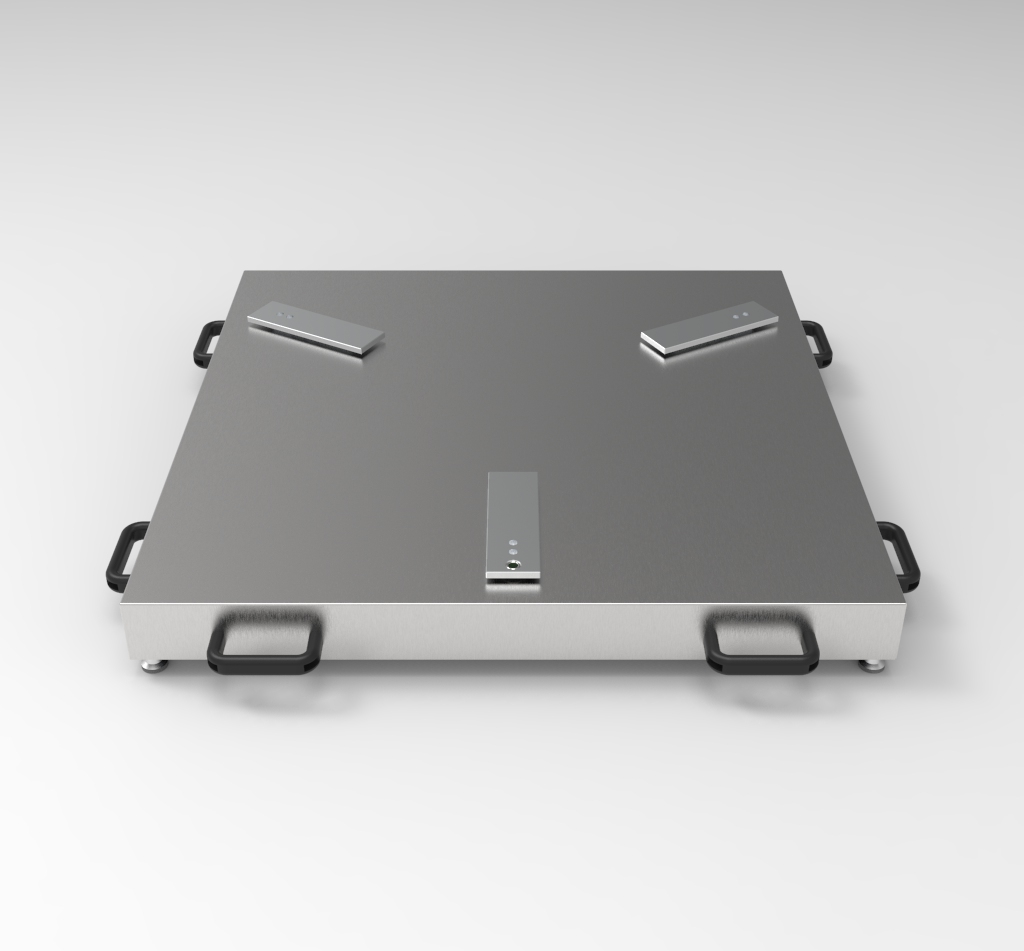

EL RECEPTOR DE CARGA
El receptor de carga está fabricado en aluminio de grado aeronáutico mecanizado. La elección del material, así como la estructura interna, aseguran un comportamiento rígido al aplicar la carga, evitando deformaciones que puedan influir en la precisión de las medidas. Cuenta con pies de apoyo regulables para realizar la nivelación del sistema durante su puesta en servicio, asistida por un nivel de burbuja integrado.
Los sensores elegidos para equipar cada plataforma son células de carga de flexión HBM de gama alta, y del rango más adecuado para cada aplicación. Nuestro equipo de ingeniería está a su disposición para, estudiando la forma y peso de los objetos a medir, poder proponerle el rango más adecuado con el mejor escalón de visualización de peso y coordenadas del centro de gravedad.
Los conectores elegidos son de extraordinaria calidad, fabricados en acero, dotados de mecanismo de auto centrado y con bloqueo automático.

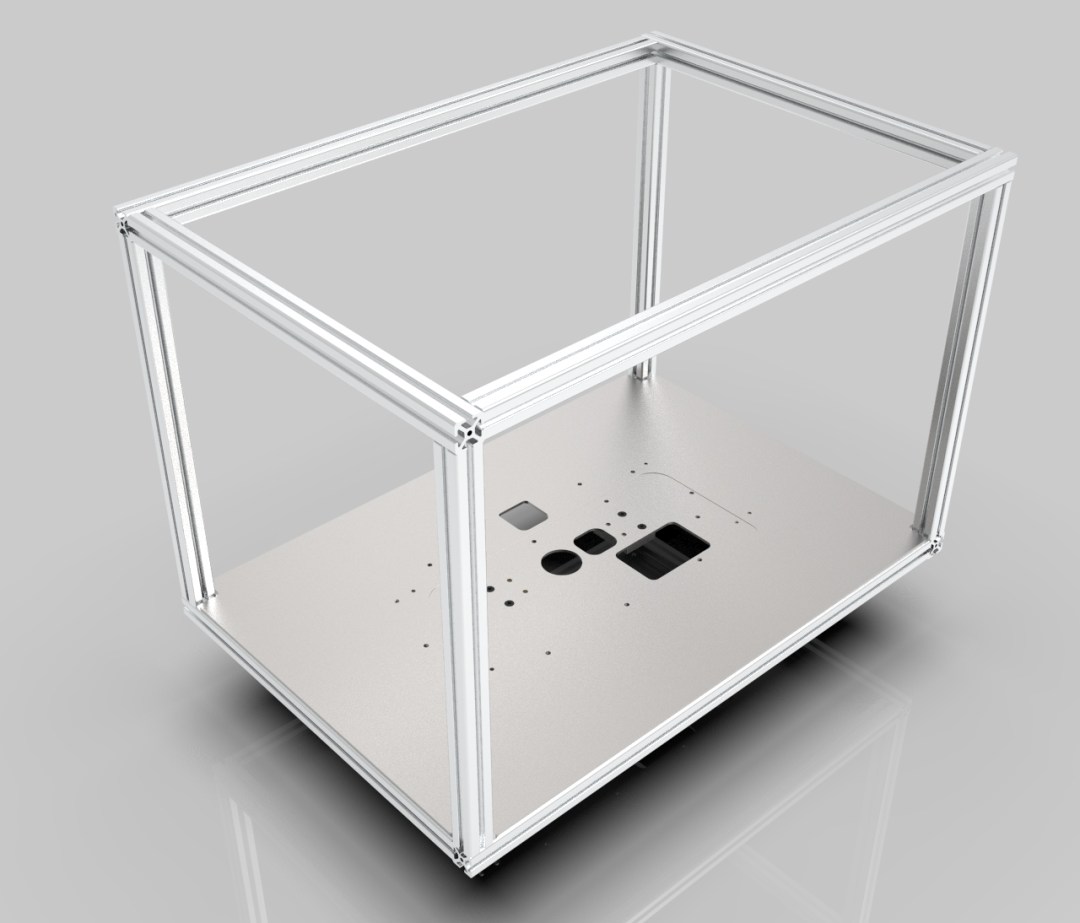

LOS ÚTILES DE POSICIONAMIENTO
Se diseñan y fabrican a medida de los objetos que el cliente necesita medir. Proporcionan un sistema de fijación repetible y calibrado dimensionalmente para dichos objetos en una posición conocida. Están fabricados en aluminio mecanizado de grado aeronáutico, con alta resistencia y ligereza para facilitar su manipulación.
Si los objetos a medir tienen claros planos de referencia, es posible construir útiles de posicionamiento sencillos y versátiles en formato placa. Para objetos con geometrías complejas, irregulares y sin planos de referencia, construimos útiles de posicionamiento más complejos, multipieza y perfectamente adaptados a las necesidades del cliente.

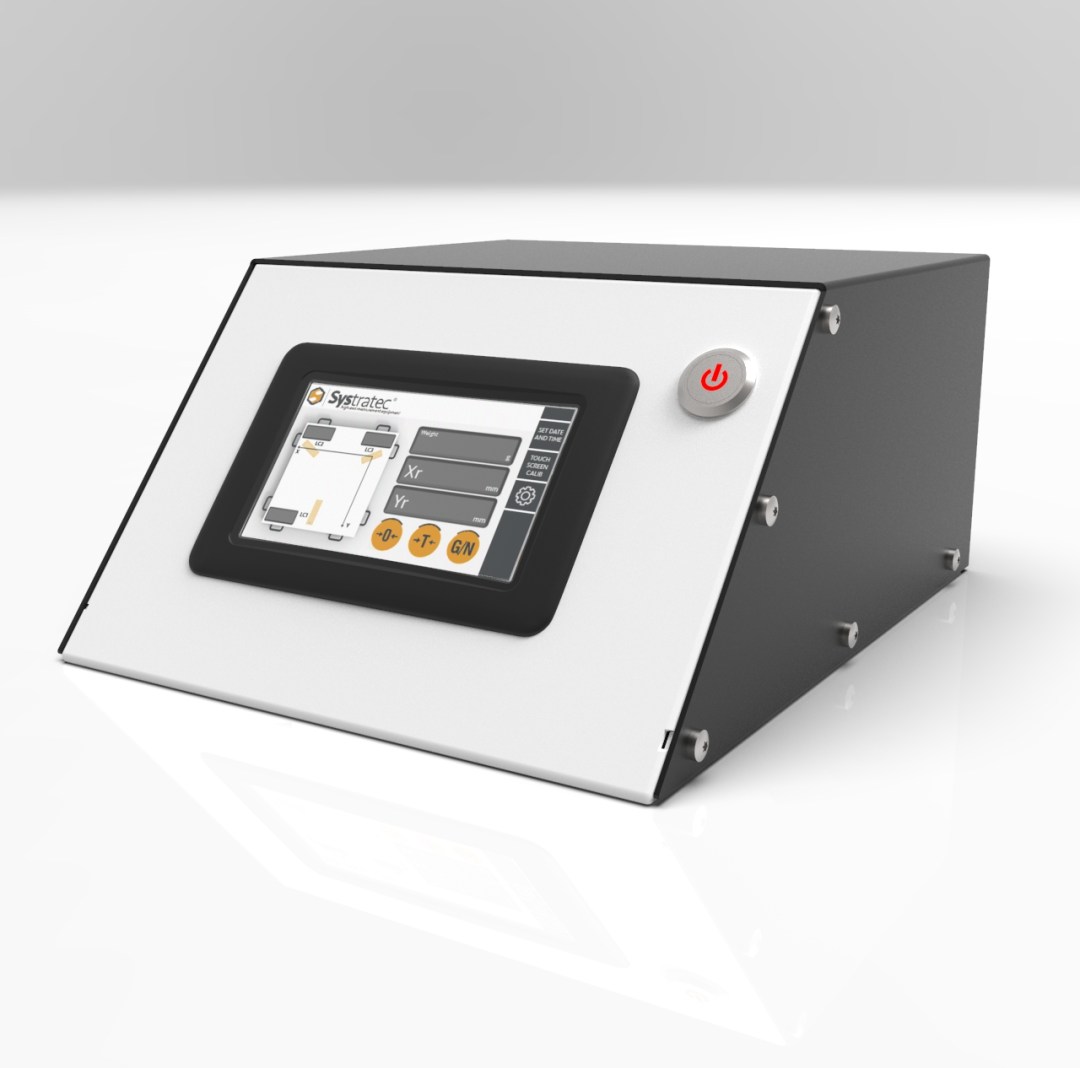

LA ELECTRÓNICA SYSTRATEC® static|W&B DESKTOP
El sistema se comanda desde la pantalla táctil a todo color de nuestra electrónica de medida y visualización de sobremesa Systratec® static|W&B Desktop.
Esta electrónica se beneficia extraordinariamente del avanzado tratamiento de señal inherente a todos nuestros instrumentos, que llevan en su interior nuestra conocida placa de procesamiento Systratec CORE junto con nuestro módulo de acondicionamiento y adquisición de células de carga Systratec LCGRID.
Monitorizamos de manera continua la señal proveniente de cada célula de carga, amplificándola mediante amplificadores operacionales de instrumentación de deriva cero y atacando posteriormente la etapa de digitalización mediante conversores sigma-delta de 24 bits libres de ruido. La señal ya digitalizada es tratada por algoritmos DSP y evaluada en su calidad para ser posteriormente convertida a valores de peso aplicando los parámetros de calibración multipunto almacenados en el sistema.
El acceso individualizado y simultáneo a cada célula de carga es el inicio de nuestro algoritmo exclusivo de cálculo del centro de gravedad, que permite conocer las coordenadas del centro de gravedad de la carga con precisión milimétrica.
La combinación de estas tecnologías exclusivas de SYSTRATEC garantiza que cada valor de peso y posición del centro de gravedad entregado por el sistema corresponde a una medición perfecta.
Y además, el firmware de nuestras electrónicas es actualizable, lo que garantiza la mejor adaptación posible a los procesos del cliente y una larga vida del instrumento.
