Microcontrolador de peso para automatización dosificación multicomponente

Microcontrolador de peso para automatización dosificación multicomponente - BG-15CPWE

Microcontrolador de peso para automatización dosificación multicomponente - BG-15CPWE. 16 salidas y 8 entradas digitales, 3 salidas seriales RS232/RS485, salida analógica de 16 bit, protocolos de transmisión Sysway y Modbus RTU son algunas de las características de este visor que, en adición a la gama de programas aplicativos disponibles, permiten el uso en aplicaciones de dosificación y verificación del peso, con gestión directa de la automatización. Homologable CE-M (OIML R-76 / EN 45501).

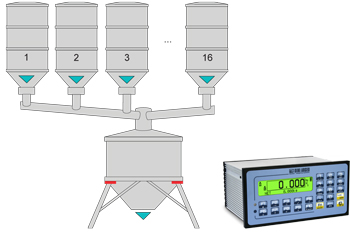

Programa de control dosificacion multicomponente:

Software de aplicación para crear sistemas de dosificación automática multi componente y multi balanza. Archivo 100 actividades y 500 recetas. Gestión directa de 12 componentes mediante salidas dedicadas. Impresiones totalmente programables.

FUNCIONES DE DOSIFICACIÓN

• Gestión de la dosificación sobre más balanzas (hasta 4 independientes), con cambio balanza automático durante la dosificación.
• Verificación de la presencia tara a inicio dosificación con valores de tara programables por cada receta.
• Recálculo automático de los objetivos de la receta, introduciendo el total peso de dosificar.
• Impresión automática de los datos de dosificación.
• Memorización e impresión de los consumos. Impresiones rellamable rápidamente por el teclado.
• Repeticiones programables del ciclo de dosificación; función de ciclos continuos.
• Prueba de tolerancia sobre el peso dosificado, con corrección guiada mediante simples mensajes visualizados.
• Control del tiempo máximo de dosificación.
• Señalización alarmas en la pantalla.
• Impresión totalmente programable, para la compatibilidad con cualquier impresora ASCII que se puede gestionar mediante salida serial.

ARCHIVOS

• Archivo 100 productos/actividad, seleccionables entre
• - dosificación en carga automática
• - dosificación en carga manual, con posibilidad de gestión semáforo
• - descarga total o parcial
• - descarga fraccionada, para dividir todo el material dosificado en cantidad igual
• - temporizador, para activar por un tiempo programado mezcladores, quemadores o agitadores
• - pausa, para permitir las operaciones manuales del usuario
• - peso manual, para añadir a la dosificación cantidad antes-pesadas.
• Archivo 500 fórmulas; cada fórmula contiene 20 productos/actividades.
• Programación de las actividades y de las recetas manual o mediante software sobre PC

FUNCIONES TECLADO

• START / RESTART dosificación, PAUSE / RESET ciclo e introducción / selección formula.
• Cambio rápido del parámetro de la dosificación trámite tecla dedicada.
• Introducción y selección rápida de los datos de la dosificación.

FUNCIONES I/O

• START / RESTART dosificación, PAUSE / RESET ciclo por medio de input externos.
• Selección de la formula por medio de input externos.
• Doble velocidad de dosificación (grueso y fin), gestionada mediante contactos a elección o salida analógica (opcional).
• Contacto de dosificación "fina" activo constante o intermitente.
• Gestión de los niveles de material mediante contactos de "inferior nivel mínimo" y "superior nivel máximo".
• Entradas y salidas con funciones programables.
• Salida analógica (opcional) proporcional al peso o a la velocidad de dosificación.
• Protocolo de comunicación serial para la programación de formulas, productos y la gestión del ciclo.

Conexión Bluetooth opcional, para la rápida programación inalámbrica de las actividades y de las recetas, mediante ordenador portátil.

CARACTERÍSTICAS PRINCIPALES

• Teclado impermeable numérico-funcional con 25 teclas, que permiten una fácil introdución de objectivos, textos alfanuméricos, códigos, etc.
• Teclas función programmables, para personalización de las funciones del teclado según los requisitos.
• Pantalla gráfica LCD retroiluminada, fácil de consultar, con clara visualización del peso y del estado de la automatización; selección del idioma desde el menu.
• Contenedor en aluminio anodizado a normas DIN 202x105x147.7 mm, perforación de 187x90 mm para su inserción en panel.
• Grado de protección frontal IP65, contra polvo y proyección de aqua.
• Reloj calendario y memoria datos permanente.
• Memoria Alibi integrada, por comunicación CE-M con ordenador e impresora.
• Calibración y Set-Up parámetros, configurables desde PC o por teclado; calibración teórica con introducción de los datos característicos de las células de carga.
• Máx. 1.000.000 divisiones visualizables para uso interno de fábrica.
• Máx. 10.000e o multicampo 3 x 3000e @ 0,3 µV/d en versión homologada para uso legal CE-M.
• Hasta 8 puntos de linealización del señal.
• Resolución interna hasta 3.000.000 de puntos.
• Convertidor A/D 24 bit sigma-delta con 4 canales, máx.200 conv/seg. con selección automática.
• Conexión hasta máx. 16 células de carga analógicas con resistencia de entrada 350 Ohm (45 células de 1000 Ohm) y a las principales células de carga digitales disponibles en el mercado. Sistema de filtrado por medio de software programable, regulable según el sistema.
• Gestión de un sistema de pesaje a 4 células con ecualización digital o gestión de 4 sistemas de pesaje independientes (según el programa aplicativo).
• Alimentación: de 8 Vdc a 40 Vdc y a pedido 110-240 Vac (con alimentador exterior ALSW opcional).
• Temperatura de trabajo: de -10 a +40°C.
• Visor conectable a impresoras y etiquetadoras mediante los driver de mandos disponibles.

SECCIÓN I/O

• 2 salidas seriales RS232 configurables para conexión a ordenador, impresoras, etiquetadoras, módulo ethernet (opcional), balanza remota, repetidor, lector de código de barra serial u otras unidades exteriores.
• Salida RS232/RS485 configurable por ordenador, PLC u otras unidades exteriores.
• Entrada en emulación del teclado para conexión a teclado ordenador o lector de código de barra, por medio de cable con conector mini DIN (en opción).
• 16 salidas electrónicas optoaisladas 0.15A 48Vac / 0.15A 60Vdc programables como umbral de peso o para gestión de la automatización (según el programa aplicativo).
• 8 entradas optoaisladas, configurables como teclas función remotas o para gestión de la automatización (según el programa aplicativo).
• Interfaz Profibus externa (opcional), para gestión de la automatización (según el programa aplicativo).
• Conexión Bluetooth opcional, para la rápida programación inalámbrica de las actividades y de las recetas, mediante ordenador portátil, tablette o smartphone.
