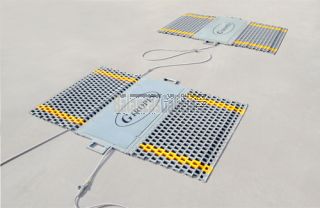

KIT Báscula portátil Pesaje Vehículos por Ejes - WINTRONIX PMS

KIT Báscula portátil Pesaje Vehículos por Ejes - WINTRONIX PMS

Disponible en 2 versiones:

• Pesa Ejes (2 plataformas)  : Para uso interno control de exceso de peso, homologaciones, control de peso.
• Pesa Ruedas Vehiculos 2 ejes (4 plataformas): Para pesaje comercial CE-M en sustitución de báscula puente. Pesaje del vehículo completo. Certificado.

• Estructura en aluminio.
• Peso aproximado: 18 kg / 41 Kg.
• Altura: 58 mm.
• Dimensiones totales: 700x450 mm. //  900x450 mm
• Acabados anodizados en color plata la plataforma y negros los pies.
• Células de carga modelo G35 OIML C3, en acero niquelado y (opcion) acero inoxidable, protección IP68.
• Goma antideslizante en la parte inferior del pie para un mejor agarre con la superficie.
• Disponible en versión para Metrología Legal EN VERSION DE PESARUEDAS (4 PLATAFORMAS)

CARACTERÍSTICAS EN VERSIÓN DE METROLOGÍA LEGAL

• El peso por plataforma individual es utilizable en transacciones comerciales. Las divisiones CE-M se refiere al peso individual de la plataforma.
• El peso total del vehículo es utilizable para transacciones comerciales según aplicación del cliente.
• Sistemas pesa ruedas, donde el número de plataformas es igual al numero de ruedas del vehiculo, esta homologada, porque el peso del vehículo se determina con una sola pesada.
• Sistema Pesa ejes únicamente válidos para uso interno.
• La división CE-M con la cuál el peso total del vehículo está indicada en los sistemas de pesa ruedas (4 plataformas) es igual a las divisiones de las plataformas individuales.

CONTROLADOR DE PESO VISOR MALETIN CON IMPRESORA:

- Impresión de tique con fecha, hora, peso por eje, peso total, entrada-salida diferencia.
- Grabacion de todas las pesadas en llave USB para volcado a PC (opcional)

BalanzasGalicia.com presenta una nueva solución para el control de peso en vehículos con el sistema BG-GI620.

Fiabilidad para el pesaje de ejes y ruedas en carretera o estaciones con necesidad de portabilidad

INDICADOR PORTABLE CON PANTALLA LCD

• Teclado Impermeable alfanumérico con 12 teclas y 7 teclas de operación
• Input/Output
• 4 canales
• 1 output RS232 (de serie)
• 1 output USB (opcional) - para carga/descarga de datos
• Protección IP54 (IP65 con la maleta cerrada)
• Pantalla LCD con 6 dígitos de 27mm de altura y 14 segmentos que facilitan la lectura
• Unidades kg Impresora Térmica integrada de serie
• Tiquet Completamente configurable (GiManager)
• Homologación Homologables CE-M (OIML R-76 / EN 45501).
• Firmwares disponibles Pesa ejes / Pesa ruedas
• Alimentación 230VAC
• Alimentación 12Vdc Para toma de coche o batería externa (accesorios no incluidos)
• Batería Litio recargable. 7,4V-2,6Ah. Duración en uso intenso: 5 horas
• Dimensiones (mm) 425 x 390 x 165 (incluye maleta)
• Peso (kg) 5

DOS MODOS DE OPERACION

PESA RUEDAS. Serán necesarias el mismo número de plataformas que de ruedas del vehículo. Versión homologada con pesa ruedas y pesaje estático disponible. Máx canales de lectura: 4 / Max plataformas 4.

• Control de cero en todas las plataformas
• Visualización de peso de cada plataforma (pesa ejes estático)
• Visualización del total de plataformas (hasta 4 canales en pesa ruedas)
• Programación de fecha y hora (reloj calendario de serie)
• Cálculo e impresión de baricentro (en 2, 3 o 4 plataformas). Visualización en coordenadas o gráfico
• Configuración de modos de impresión (mediante GiManager)
• Repetición de impresión de tiquete
• Listado de vehículos pesados
• Listado de totales pesados

PESA EJES. Serán necesarias dos plataformas por eje, la suma de los cuales permitirá obtener el peso del vehículo.

• Control de cero en todas las plataformas
• Visualización de peso de cada plataforma (pesa ejes estático)
• Visualización de peso de eje (pesa ejes)
• Visualización del total de plataformas (hasta 4 canales en pesa ruedas)
• Peso total de vehículo o vehículo y remolque
• Programación de fecha y hora (reloj calendario de serie)
• Configuración de modos de impresión
• Repetición de impresión de tiquete
• Listado de vehículos pesados
• Listado de totales pesados

El pesaje por ejes podrá ser manual o automático (en sistema estático y dinámico)

SECCIÓN I/O Y OPCIONALES

• 1 salida RS232 de serie para PC
• Wifi (opcional)
• USB (opcional) - para carga/descarga de datos
• Memoria Alibi (opcional)
• Cargador para coche (accesorio opcional)

MEMORIA

1000 pesadas almacenables en memoria y 4 códigos libres y editables con 400 registros cada uno.

ESPECIFICACIONES METROLÓGICAS

• Máx. 10.000e o multirango / multininterval 2 x10000e @ 0,3 µV/e en versión homologada para uso legal CE-M.
• Máx. 1.000.000 divisiones visualizables para uso interno de fábrica, con resolución interna hasta 2.000.000 de puntos.

Operación de pesaje de vehículos

SUMA DE RUEDAS En una sola operación se obtiene el resultado del pesaje del vehículo completo. Esto implica pesar simultáneamente todas las ruedas del vehículo. Se necesitarán, por lo tanto, tantas plataformas como ruedas tenga.

PESAJE DE VEHÍCULOS POR CADA RUEDA El pesaje por rueda es esencial para el correcto equilibrio del vehículo y la seguridad en las frenadas y aceleraciones de este o su paso por curvas.

PESAJE POR EJES El pesaje por ejes permite conocer en cada tipo de vehículos su cumplimiento en cuanto a cargas máximas. Para efectuar una pesada precisa es necesario corregir la diferencia de altura de los otros ejes si es el caso según vehículo y compensarlo, por ello es necesario la ayuda de esterillas de compensación.

SUMA DE EJES PESAJES ESTÁTICO 0 Km/h

PESAJE DINÁMICO - EJES 5 Km/h

PARA UN BUEN RESULTADO DE PESAJE PRECISA DE UN ANÁLISIS DE COMPENSACIÓN DE NIVELES

Con las esterillas se consigue nivelar las ruedas que están en contacto con la plataforma y las que están fuera de ella con lo que obtenemos una mayor precisión en la pesada. Se aconseja el uso de estas alfombrillas de 3 metros.

Se deben nivelar las ruedas que están a menos de 1m de distancia con respecto a las que están en contacto con la plataforma para obtener el peso correcto.

Impresión

• 4 líneas de encabezado.
• Peso de cada plataforma y suma de cualquier combinación activa en el momento de pesada (para FW Pesa ruedas).
• Peso total del vehículo
• Impresión coordenadas y gráfico baricentro. (para FW Pesa ruedas).
• Número de pesadas
• Fecha y hora
• Listados:
• Listado de vehículos pesados
• Listado de totales pesados
