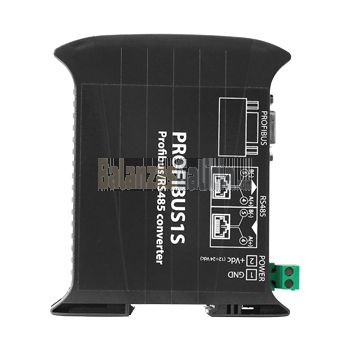

Interfaz PROFIBUS - Convertidor compacto RS485 / Profibus, para carril DIN

Interfaz PROFIBUS - Convertidor compacto RS485 / Profibus, para carril DIN

La interfaz PROFIBUS con función de hub permite monitorizar una sola balanza, o hasta 16 balanzas al mismo tiempo.

CONVERTIDOR PROFIBUS PARA UNA BALANZA

• Conectando el convertidor a una balanza, o selecionando una de las balanzas de la red, el protocol PROFIBUS permite utilizar datos y mandos específicos:
• - Peso NETO, BRUTO y TARA de la balanza
• - Condiciones del peso (por ejemplo positivo, negativo, estable, inestable)
• - Condiciones de error (p. ej. sobrecarga, subcarga
• - Memoria Aliby
• - Calibración
• - Configuració del SETUP
• - Estado de las ENTRADAS DIGITALES
• - Estado de las SALIDAS de los RELÉS
• - Escritura de las salidas de SETPOINT

HUB PROFIBUS HASTA 16 BALANZAS

Esta configuración permite leer al mismo tiempo todos los datos de las balanzas en red desde el protocol PROFIBUS.
En detalle:

• - Peso NETO y peso BRUTO de las balanzas
• - Condiciones del peso (por ejemplo positivo, negativo, estable, inestable)
• - Condiciones de error (p. ej. sobrecarga, subcarga)
• - Estado de las ENTRADAS DIGITALES
• - Estado de las SALIDAS de los RELÉS

CARACTERÍSTICAS TÉCNICAS

• Completa funcionalidad desde Profibus-DP slave, según IEC 61158.
• Contenedor en ABS para montaje en la carril DIN.
• Interfaz configurada para el funcionamiento con visor de peso DGT1S.
• Configuración rápida del menú de programación del transmisor.
• Selección automática del baudrate:de 9600 bit/s a 12Mbit/s.
• Indexación de 0 a 98.
• Alimentación: desde 12 hasta 24Vdc
• Salida RS485 en el conector RJ45 para la conexión rápida a DGT1S.
• Salida Profibus sobre conector 9 pin
• Optoaislamiento de la ficha contra de las descargas eléctricas y electrostáticas.
