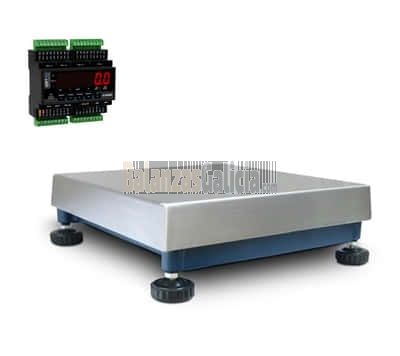

Báscula de Plataforma Wintronix WX-WEIGHT-CONNECT-4X PLC PROFINET / PROFIBUS

Báscula de Plataforma Wintronix WX-WEIGHT-CONNECT4X PLC PROFINET / PROFIBUS

Plataforma de pesaje con transmisor de peso de alta velocidad para la transmisión de datos a PLCs a través de bus de campo, salida analógica o RS485. Permite la lectura y el diagnóstico de cada célula de carga o báscula conectada.

CONSULTE OTRAS PLATAFORMAS, CÉLULAS DE CARGA O SISTEMAS DE CONTROL DE PESO DISPONIBLES

Disponible en las versiones:
PROFINET I/O | ETHERNET/IP | ETHERCAT | MODBUS TCP | CANOPEN | DEVICENET | PROFIBUS | SALIDA ANALÓGICA | RS485
Servidor web integrado como estándar para la configuración, diagnóstico y copia de seguridad de datos

CARACTERISTICAS

• Nuevo procesador de última generación, capaz de procesar hasta 2600 lecturas de peso por segundo. La alta velocidad permite una filtración de peso extremadamente precisa incluso con tiempos de pesaje del orden de milisegundos.
• Nuevo circuito de alimentación de células para una mayor estabilidad de pesaje.
• Circuito de alimentación con protecciones, específico para entornos industriales.
• Bornes extraibles para simplificar el cableado en el panel eléctrico.
• Puerto frontal de comunicación micro-USB para configuración, diagnóstico y copia de seguridad de datos.
• XSPEED TOOL: Nuevo software para PC con función de osciloscopio para el diagnóstico del sistema y la optimización del filtro de pesaje.
• Pantalla de 14,2 mm.
• Nuevo menú de configuración para simplificar la calibración y la configuración.
• Puerto de comunicación RS485 siempre disponible en todas las versiones.
• Hasta 120 actualizaciones por segundo de bus de campo.

SERVIDOR WEB INTEGRADO

El SERVIDOR WEB integrado permite el diagnóstico completo, la calibración y la configuración remota del transmisor de peso desde la red Ethernet. Sólo para modelos PROFINET, ETHERNET/IP y MODBUS TCP/IP.

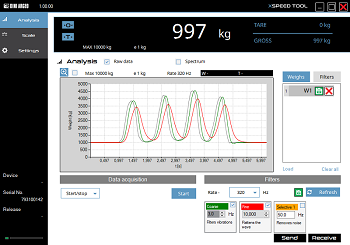

SOFTWARE PARA PC XSPEED TOOL (OPCIONAL)

Programa específico para PC, diseñado para mejorar el rendimiento de cualquier sistema de pesaje.
Personalización del filtro de pesaje, para maximizar la velocidad y precisión de las pesadas en aplicaciones estáticas y dinámicas.
Análisis gráfico de las pesadas para la identificación de perturbaciones y vibraciones mecánicas.

CARACTERÍSTICAS TÉCNICAS

• Alimentación: 12-24Vdc
• Convertidor: A/D de 24 bits de 4 canales
• Máx. número de balanzas: 4
• Conexión: células 4 o 6 hilos (con sense)
• Modos de funcionamiento:
• Caja de conexiones digital
• Transmisor monobalanza
• Transmisor multibalanza
• Velocidad transmisor: hasta 3200 conv./sec
• Velocidad de muestreo seleccionable: hasta 2600 conv./seg
• Velocidad de actualizaciones en bus de campo: hasta 120 Hz
• Visualización: hasta 1.000.000d
• Sensibilidad señal: 0,03 µV/d (0,3 µV/e)
• Resolución: 3.000.000 puntos
• Linealización: hasta 8 puntos
• Células conectables: hasta 16 desde 350 Ω
• Bus de campo: Profibus, Profinet, EthernetIP, EtherCAT, EthernetIP, CANopen, DeviceNet, Modbus TCP/IP.
• Puertos de comunicación:
• 1 Puerta micro-USB (device) para configuración "XSpeed Tool".
• 1 Puerto RS485
• 1 Puerto RS232 (Mod. DGT4X / DGT4XAN)
• Salida analógica: de 16 bit (Modelo DGT4XAN) 4-20mA y 0-10Vdc.
• Salidas digitales: n. 2 OUT, configurables
• Entradas digitales: n. 2 IN, configurables
• Certificaciones:
• OIML R76 (10000e o 3000 + 3000e) / R51 / R61 MID
• UL Listed (a petición)
• Certificado de examen CE de tipo (45501:2015)
• NMI S788 certificate
• Carcasa: en ABS, para carril Din (106 x 56 x 118 mm)
• Calibración:
• Teórica (mV\V)
• Con pesos muestras
• De forma remota a través de SERVIDOR WEB
• Desde teclado
• Desde PC con "Dinitools"
• Funciones del teclado:
• Puesta a cero, Tara, Modo de funcionamiento, Impresión, Envío datos manuales, On / Stand-by
• Funciones del programa:
• Setpoint, Alta resolución, Pico, Memoria Alibi, Conversión de unidad de medida, Alarma desbalance, Exclusión de la célula averiada
• Teclado: mecánico de 5 teclas
• Pantalla: a led rojos de 14,2 mm

A PETICIÓN  Versión certificada

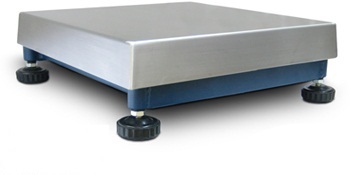

PLATAFORMAS MONO-CÉLULA SERIE WX-AXPB Plataformas electrónicas de pesage, mono-célula, de pequeña y media capacidad con plato en acero inoxidable.

• Resolución hasta 15000d.
• OIML R60 C3.
• Protección IP65

CARACTERÍSTICAS TÉCNICAS

• Servicio de calibración opcional de 6000d a 15000d (uso interno); 3000e homologada OIML R60 C3.
• Funcionamiento con célula de carga de 350Ohm "single point" de aluminio, con grado de protección IP65.
• Estructura en tubular de acero pintado al horno de color azul, pies de apoyo regulables y burbuja de nivel.
• Superficie de carga en acero inoxidable.
• Alimentación máxima 15Vdc.
• Cable blindado de 3m para la conexión al visor.
• OPCIONES:
• homologación CE-M 3000e;
• columna de soporte para el visor.
